Изготовление закладных деталей: полный разбор процесса и требований
Изготовление закладных деталей — ключевой этап при возведении зданий и сооружений, где требуется надежное сопряжение железобетона и металлоконструкций. От правильного подбора стали, точности геометрии и качества сварки зависит работоспособность фасадов, балконных узлов, опорных консолей, технологических площадок и ограждений. Компетентный подход к проектированию, производству и контролю качества позволяет избежать деформаций, коррозии и скрытых дефектов, повышает безопасность объекта и снижает риски при последующей эксплуатации.
Роль и назначение закладных элементов

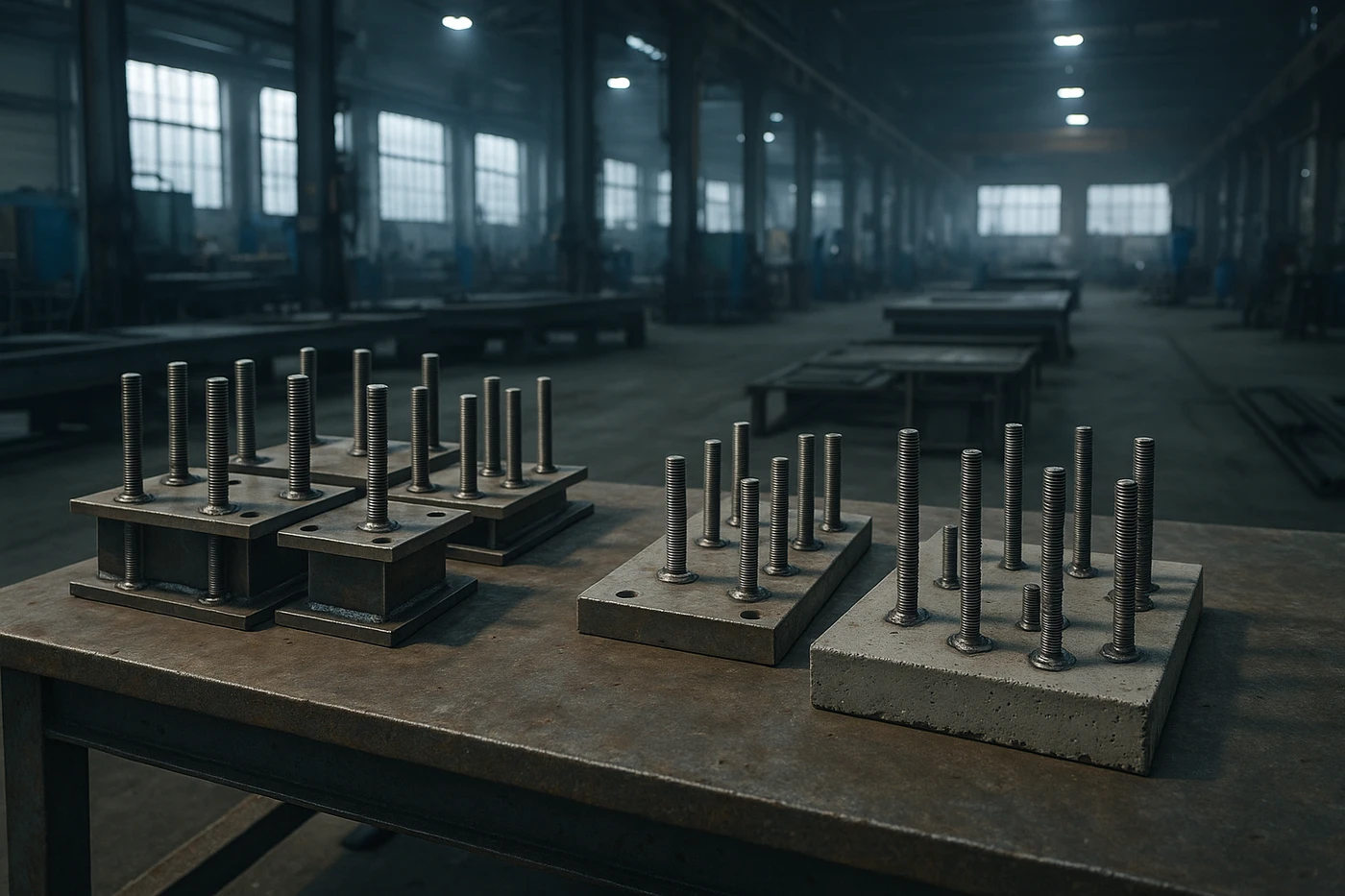

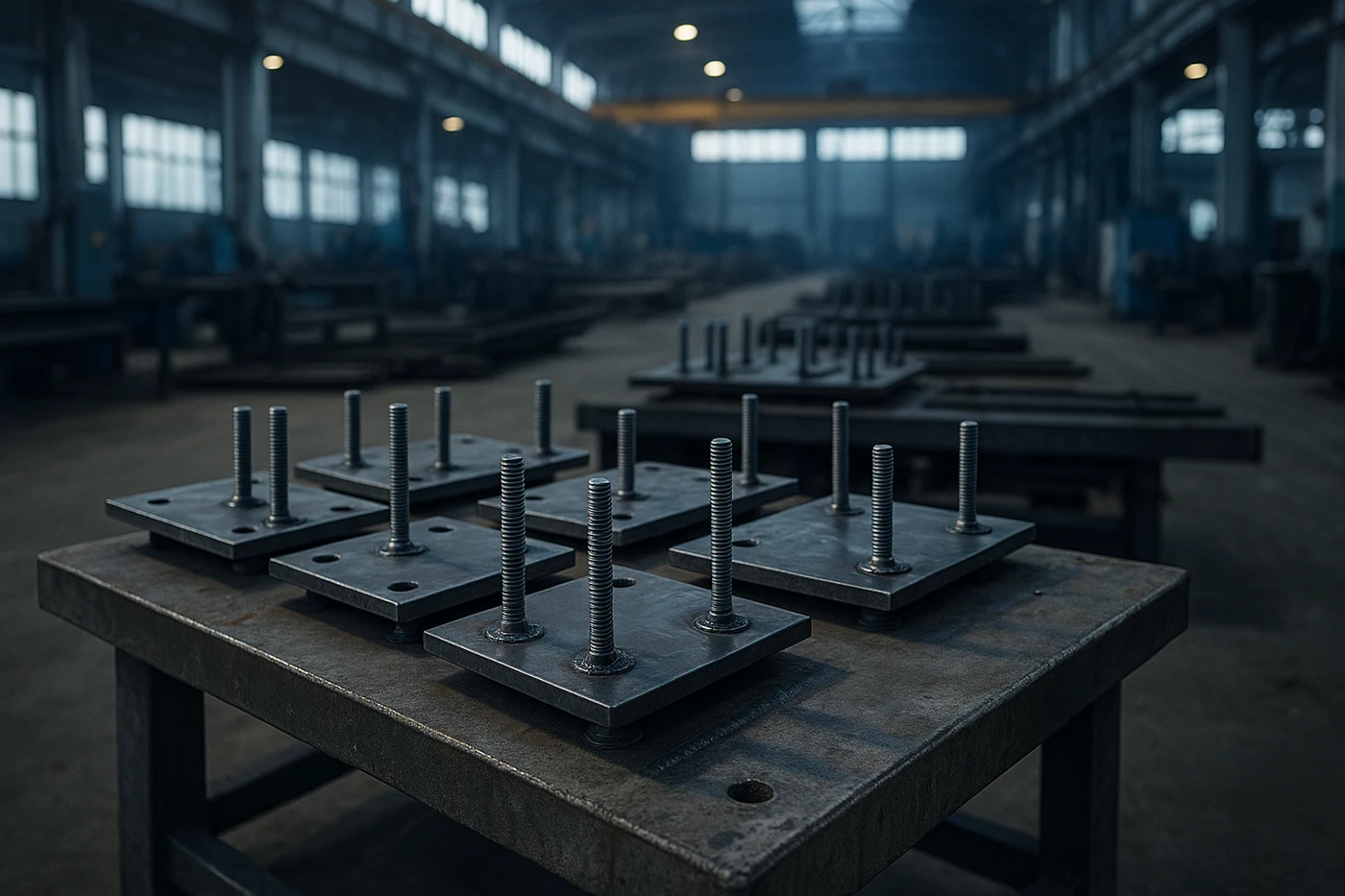

Закладные детали передают нагрузки от навесных систем к телу конструкции и обеспечивают стабильное крепление узлов. Это могут быть пластины с анкерами и выпусками арматуры, стальные косынки, ребра жесткости, шпильки, монтажные петли. Правильно изготовленные закладные изделия выдерживают усилия на срез, вырыв, изгиб и кручение, сохраняют проектное положение при бетонировании и допускают безопасную сварку или болтовое соединение на стадии монтажа.
Проектирование и чертежи для изготовления закладных деталей
Отправной точкой служит рабочая документация: чертежи, спецификации, карты сварки и требования к покрытию. Конструктор указывает марку стали, толщины пластин, тип и длину анкерных выпусков, класс арматуры, а также схемы нагрузки. Для нестандартных решений требуется расчет несущей способности и узловой проверки по сдвигу, продавливанию и местной устойчивости. Дополнительно задаются условия эксплуатации, включая климатический район, агрессивность среды и требования к защите от коррозии.
Точность, допуски и сборочные базы
Изготовление закладных деталей подразумевает соблюдение геометрической точности: перпендикулярность ребер, параллельность плоскостей, позиционирование анкеров по координатной сетке. Контролируются швы, притупления кромок, зазоры в стыках, длина и катет угловых швов. На сборочных стендах применяют жесткие базы и калибры, чтобы обеспечить повторяемость размеров в серии. Это облегчает монтаж на площадке и снижает трудозатраты при подгонке.
Материалы: выбор стали и арматуры
Для пластин и ребер обычно используют конструкционные стали с гарантированной свариваемостью. В зависимости от нагрузок и температурного режима применяются стали нормальной или повышенной прочности. Для анкерных элементов берут арматурные стержни соответствующего класса с учетом требований к удлинению и свариваемости. При работе в агрессивной среде целесообразны оцинкованные полуфабрикаты или нержавеющие марки, если того требуют условия эксплуатации и расчет долговечности.
Подготовка металла и раскрой
Качественное изготовление закладных деталей начинается с чистого и ровного раскроя. Используются лазерная, плазменная и газокислородная резка, а также механическая обработка для фасок и отверстий. После резки удаляются окалина, заусенцы, проводится притупление кромок под сварку. Для серии одинаковых изделий применяют шаблоны и кондукторы: они повышают точность, ускоряют выпуск, уменьшают вероятность смещения анкеров и перекоса пластин при прихватках.
Сварка и сборка узлов
Сварочные операции выполняются по технологическим картам с указанием типа шва, положения, параметров тока и прогрева. Важна последовательность наложения швов, чтобы минимизировать деформации от термического влияния. Для ответственных узлов используют полуавтоматическую сварку в среде защитных газов, контролируют глубину проплавления, отсутствие прожогов и подрезов. Межоперационный контроль включает визуально-измерительную проверку, шаблоны катетов, а при необходимости — ультразвуковую дефектоскопию.
Антикоррозионная защита
Защитные покрытия подбираются по категории коррозионной опасности. Горячее цинкование создает долговечный барьер и рекомендуется для внешних и влажных зон. Внутри помещений применяют системные решения на основе грунтов и эмалей, совместимые со сваркой и монтажом. Важно учитывать, что толщина покрытия не должна мешать посадке болтов и сварным швам, а также соответствовать рассчитанному сроку службы без ремонта. Перед нанесением покрытий поверхности очищают до требуемой степени, удаляют масла и влагу.
Контроль качества и испытания
Система качества в производстве закладных элементов включает входной контроль металлопроката, подтверждение сертификатов на сталь и электроды, мониторинг параметров сварки, операционный контроль геометрии и итоговую приемку. При необходимости выполняются механические испытания образцов, капиллярный и магнитопорошковый контроль швов, проверка точности расположения анкеров относительно осей. Итоговый пакет документов содержит паспорт изделия, результаты измерений, сведения о покрытии и маркировке.
Маркировка, упаковка и логистика
Чтобы на площадке не возникало путаницы, применяется читаемая маркировка, согласованная с проектом: позиция, масса, ориентация, ссылка на чертеж. Упаковка должна защищать кромки, резьбовые части и покрытие от повреждений в процессе транспортировки и складирования. При поставке серийных комплектов закладные детали формируют по зонам монтажа, что ускоряет производство работ и сокращает простои кранов и бригад.
Стоимость и сроки изготовления закладных деталей
На цену и сроки влияют толщина и марка стали, сложность сварных узлов, объем серии, требования к контролю неразрушающими методами, тип покрытия и логистические условия. Чем выше точность и ответственность узла, тем больше трудоемкость подготовки и контроля. В расчет также входят технологическая оснастка, кондукторы, потребность в предварительном подогреве и термообработке после сварки. Оптимальный баланс достигается при раннем согласовании технических требований и графика поставки.
Области применения и нюансы монтажа
Изготовление закладных деталей востребовано в фасадных системах, креплении витражей, опирании лестничных маршей и балконов, установке перильных стоек, улавливающих устройств, инженерных площадок. На монтаже важны соосность закладных пластин, чистота контактных поверхностей и соблюдение проектных зазоров. Применение шаблонов при бетонировании и точная разбивка осей сокращают время последующей сварки и исключают перерасход компенсирующих накладок и подкладок.
Изготовление закладных деталей: что важно помнить
Надежное изготовление закладных деталей опирается на три кита: корректное проектирование, стабильная технология и строгий контроль качества. Выбор подходящей стали, аккуратный раскрой, продуманная последовательность сварки и корректная защита от коррозии формируют ресурс узла на весь жизненный цикл сооружения. Чем раньше согласованы допуски, покрытие, метод контроля и упаковка, тем предсказуемее бюджет и сроки. Комплексный подход обеспечивает точную геометрию, высокую несущую способность и безупречную совместимость с монтажом, что особенно важно для современных объектов с насыщенной инженерией и требовательной архитектурой.
